濕式報警閥（溝槽式1.6MPa）

執行標準: GB5135.2-2003

一、用 途:
    濕式報警閥與延遲器、水力警鈴等連接組成濕式報警閥組。它是濕式自動噴水滅火係統中最關鍵的部件之一，長期處於伺應狀態，起著供水滅火、直接報警的作用。
二、工作原理和特點:
    自動噴水滅火係統伺應狀態時，整個管網充滿設計要求的壓力水，濕式報警閥閥瓣因自身重量而關閉。在濕式係統保護區內，一旦發生火災，在火災溫度的作用下，使閉式噴頭感溫啟動，進行噴水滅火。這時濕式報警閥管網一側水壓下降，使閥瓣上、下腔形成壓差，待壓差達到一定值時，由於水流的衝擊作用，閥瓣開啟並供水滅火（平時，值班員可以定期使用末端試水閥或報警閥的放餘水閥進行放水報警試驗）。同時一部分水流進入閥瓣開啟後顯露的環形槽內，通過報警管道和延遲器，進入警鈴，使水力警鈴發出響聲報警，同時使壓力開關動作將電信號傳至報警控製中心，發出聲光報警，並啟動消防水泵繼續向管網補充供水，進行滅火。
    若灑水噴頭動作噴水或利用末端放水試驗時，流動水流可先使水流指示器動作並傳遞至消防控製中心顯示報警。
    本公司生產的溝槽式報警閥,額定工作壓力為1.6MPa，閥體采用球墨鑄鐵,閥座、閥瓣采用不鏽鋼，所有控製閥門過濾器均采用黃銅、不鏽鋼等耐腐蝕材料製成,強度高、使用壽命長。
三、主要構成及作用:
1、供水控製閥:主要控製開啟或關閉水源,截流和截流信號顯示作用。  ［如訂貨指定需配製供水閥時，本公司有消防信號蝶閥（僅指帶信號閥門）配套］
2、濕式報警閥(序號1)：隻允許水流入濕式滅火係統並在規定壓力、流量下驅動配套部件(   警鈴、壓力開關)報警的一種單向閥。
3、報警管路閥(序號6)：備用狀態和工作狀態時都處於常開位置，隻有檢查、維護和修理時   才可關閉此閥。
4、延遲器(序號9)：其功能是打限度地減少因水源壓力波動或衝擊而造成的誤報警。
5、壓力開關(序號10)：是當水力警鈴報警的同時，因水壓作用使壓力開關接通電觸點,遠距離傳遞報警閥動作信息至控製中心。
6、水力警鈴(序號11)：當濕式報警閥啟動後，由水力驅動能發出聲響的報警裝置。
7、放餘水閥(序號5)：備用狀態和工作狀態時此閥常閉，隻有在檢修報警閥或更換閉式噴頭時才借它排盡管網水,開啟此閥還可進行動作報警試驗(閥瓣能開啟)。
8、壓力表(序號2,序號4)：判斷報警閥水壓情況。
9、壓力表接頭(序號3)：將公製螺紋轉換為英製螺紋，以安裝壓力表。
10、延遲器保壓接頭(序號11)：是為水力警鈴和延遲器保持一定工作壓力及排水用的特定專用接頭（不能丟失,不能隨意更換）。
11、報警試驗閥(序號12)：當報警閥處於伺應狀態時，無須啟動閥瓣，手動開啟此閥門，能夠利用供水測流水檢驗報警裝置(警鈴、壓力開關)功能是否正常的閥門（是產品新
   標準中，新增加的部件,也是GB588-0-2005消防產品現場檢查判定規則的強製重點檢查項目。
四、技術參數:
1、額定工作壓力：1.6MPa,密封試驗壓力:3.2MPa,閥體強度試驗壓力:6.4MPa。

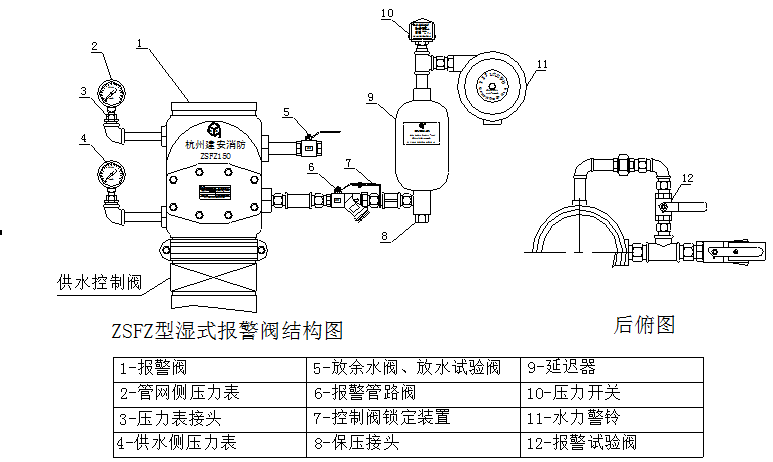

2、ZSFZ型濕式報警閥型號規格如下：
五、設計、安裝、調試須知：

1、設計：
A、濕式報警閥係統管網中不允許有空氣存在，否則報警閥放水試驗時會產生斷斷續續的間隙報警現象；因此設計人員在設計係統時應盡量設置自動排氣閥等措施。
B、報警閥係統的放餘水閥和水力警鈴、延遲器排水口均可根據環境單獨加接排水管、施工單位往往為了美觀把它們互相連接在同一排水管進行排水，這是不允許的。因為循環壓力水容易造成警鈴漏水或損壞。
2、安裝：
A、安裝前,對報警閥相連的給水管段,必須進行衝洗,清除管內雜質,直至流出清水為止。衝洗流量不應小於係統設計流量。
B、報警閥係統應集中在建築物底層或地下室，其環境溫度4-70℃,主閥高度應距地麵1.2m左右。兩側距牆不小於0.5m，正麵距牆1.2m，以便於操作。
C、用戶采購到達目的地（公司或工地）的報警閥組，凡屬廠家已將閥體裝配固定的管件，出廠前100%已進行過3.2MPa密封試驗,用戶不得自行拆卸裝配。

3、調試:
   打開供水閥，向係統管道緩慢進水達設計壓力後。此時，係統處於伺應狀態。報警管路閥（序號6）處於常開位置。打開放水閥（序號5）進行持續放水,待報警閥瓣因壓差形成而自動打開後，水流入延遲器（序號9），延遲5-90s後，水力警鈴應發出報警聲，壓力開關動作，控製係統收顯示報警信號。確認工作正常，再關閉放水閥，整個係統就算調試完畢。

六、試驗檢查和故障判斷:

   濕式報警閥應定時打開放水閥（序號5）進行報警試驗,每個季度至少進行一次放水試驗，如果長期不使用，報警閥及係統其它產品因死水原因有可能出現異常狀況。如果僅檢查警鈴和壓力開關的功能狀況，可打開報警試驗球閥（序號12）進行。
　 報警閥調試及使用中常見問題：
1、長報警現象：當報警閥在沒有進行放水減壓且報警管路閥（過濾球閥)在開啟狀態的情況下，自動發生報警，且不間斷,這異常狀況均是由於管道衝洗不清，有垃圾或雜物殘留使閥瓣不能密封，解決的辦法是清除垃圾雜物。
2、間隙報警現象：在進行放水試驗時，有時碰到濕式報警閥產生斷斷續續的間隙報警現象，這是消防管網內存在過量空氣的原因，隻要盡可能排除空氣就能消除這種現象。
3、報警時間慢：在進行放水試驗時，有時碰到不能馬上報警，有的出現長達十幾分鍾甚至二、三十分鍾才能產生報警。這種情況往往出現於控製樓層多，噴淋管網係統偏大的工程,壓差不容易形成的原因,一般係統越大,噴頭越多,報警閥動作越慢,因此這屬於正常現象.很多人員認為報警閥延遲時間是5-90秒，這是指報警閥動作(閥瓣打開)後,水流從報警口通過報警管路進入延遲器後警鈴和壓力開關開始動作的時間(是標準所規定要求的)。
4、不能報警現象：在進行報警閥放水試驗時，如果報警閥不能報警，必須確認是否有足夠的恒壓水源及控製閥門是否暢通無阻；第二報警管路(尤其是報警口延遲器進水口)，警鈴進水口等小也是否有雜質堵塞。當發現管網側壓力表比進水側壓力大時，因壓差不能迅速形成就更加難使報警閥發出報警。

七、維護與保養：
1、如果有異常情況，應當檢查密封環槽孔，過濾器，延遲器進水口，溢流口，水力警鈴 進水口，等部位是否有泥沙，鐵屑，汙物等堵塞，如有堵塞應及時清除。
2、報警閥及其附件應該利用放水閥,每季至少進行一次實地檢查試驗，以確保安全可靠地運行。每三個月應利用末端進行一次放水試驗。
