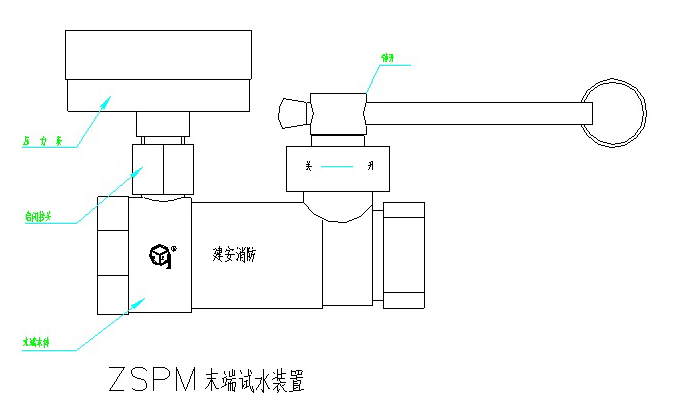

ZSPM末端試水檢測裝置

執行標準：GB5135.21－2011

ZSPM末端試水檢測裝置(靜動壓顯示式)

一、用 途:

    根據國家標準GB50084-2001<自動噴水滅火係統設計規範>中6.5的要求:"每個報警閥組控製的最不利點噴頭處,應設末端試水裝置。其他防火分區，樓層的最不利是噴頭處，均（jun1）應設直徑為25mm的試水閥"。根據這一要求，我公司重新設計開發的全銅製及銅鋼混製兩類,ZSPM-係列末端試水檢測裝置，給現代消防工程的設計，安裝調試和檢測驗收及使用帶來方便。

二、特 點:

   本裝置主要由電磁閥（或手動球閥）、壓力表、標準噴咀和特製管段組成，自動控製型式的還可配信號反饋壓力開關，當消控中心給末端試水檢測裝置DC24V電壓時，由於電磁閥作用而開啟，末端試水檢測裝置開始噴水工作，同時,壓力開關將工作信號反饋給消控中心。標準噴咀是在壓力為0.1MPa，流量80L/min。流量係數K=80可作為一個係統噴頭的動作狀況，對係統進行測試。如果測試時,係統的壓＝0.1MPa，可對照標準噴咀的流量壓力特征曲線可得該壓力下的流量，因而該裝置還具檢測壓力和流量的功能，並方便定期測試水流指示器,濕式報警閥運行的可靠性情況。

   本公司生產的末端試水檢測裝置,可以水平安裝,也可以垂直安裝在便於操作和觀察地方。(觀察壓力表讀數時,隻要調整壓力表表麵方位即可)

三、類 型:

1、ZSPM—係列末端試水檢測裝置根據工程設計要求，分為ZSPM—I型（手動控製）和ZSPM—II型（電磁閥控製）兩種。按製造材料分為高檔型(全銅製)和普通型(銅鋼混製)兩種。

2、本公司生產的ZSPM末端試水檢測裝置屬於靜動壓顯示式。

3、用戶需要時可定製動壓式,或帶壓力開關反饋信號的末端試水檢測裝置。

四、主要技術參數:

1、進口螺紋:R1(內)       6、電磁閥電壓:DC24V, 電流:0.8A

2、出口螺紋:R3/4(外)     7、流量特性曲線,流量係數K=80

3、公稱直徑DN=25         8、壓力表(Y-40)軸向0-1.6MPa(2.5級).

4、額定工作壓力:1.2MPa   9、ZSPM-I型(長X寬)為170X50

5、密封試驗壓力:2.4MPa      ZSPM-II型(長X寬)為240X90

五、其它注意事項：

1、應在每套報警閥的供水最不利點處設置末端試水裝置。

2、末端試水裝置可以垂直和水平安裝,安裝在易操作的管網末端。

3、末端試水裝置，新增條文規定，其出水的排放方式，采取孔口出流的方式排入排水管道的要求。

4、進水接口:R1(內)。

5、出口螺紋:R3/4(外)。
